周辺装置付転造盤事例

三嶋商事のできること まとめ

三嶋商事のできること まとめ

納入事例

周辺装置付転造盤事例

2024年12月06日

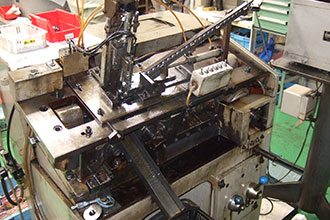

ツガミR6Aにパーツフィーダーからツメで掴んでシリンダーで押し込み位置決めして転造、中空素材のため芯金で受けている。
直角度も高いレベルで実現。
ワーク:Mネジ中空ワーク ステンレス

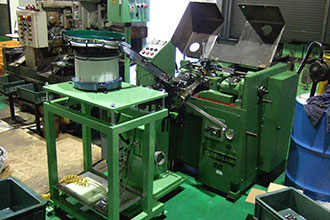

ツガミR6Aにパーツフィーダーから反転させて供給。
シンプルな機構で調整しやすく、供給機の脱着が可能。うれしいリーズナブルな価格設定。
ワーク:Mネジ アルミ

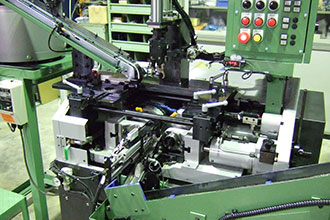

ニッセーA22Bにカニ足タイプで供給。
ダイス段取り替えがより容易に出来るように、直角方向へローダーが転回可能。
ワーク:Mネジ 長もの

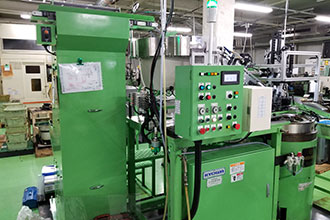

ツガミR6Aにパーツフィーダーからシリンダーアームで供給、排出後コンベアで検査工程へ。全長検査後コンベアで排出、ダコン対策シュートを通って箱チェンジャーへ。
ワーク:台形ねじ

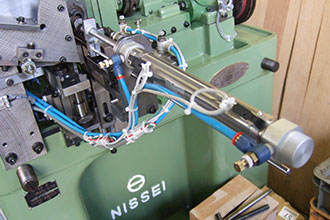

ニッセーFA5Sに手並べシュートで供給、シリンダーで押し込み転造、V型シュートが開いて下へ排出。
ワーク:ローレットφ3~φ6

ニッセーFA10(カム式)にパーツフィーダーからシュートで供給、転造後シュートへ排出。
ワーク:Mねじ

ツガミR6Aにパーツフィーダーからシュートへ。芯金付シリンダーで供給し転造。コンベアへ排出、その後検査工程へ。
ワーク:Mねじ

ニッセーFA5Sにパーツフィーダーから相手部品(カップ、座金)を流して、転造前に手動でシャフトと結合して転造。
ワーク:セパ W5/16

ニッセーFA10Uにシュート取り付け。ワーク手並べ後、ロボットアームで拾って異物混入検査後転造。
コンベアへ流してバリトリ工程、その後コンベアへ排出。
ワーク:ローレット

中古転造盤事例

2024年12月06日

スバル精工SA-ACE中古機

ツガミR1SA中古機

ツガミR6Aオーバーホール機

ツガミT-ROL15オーバーホール機

ツガミT-ROL20オーバーホール機

ニッセーFA5Sオーバーホール機

ニッセーFA10オーバーホール

ニッセーFA20オーバーホール

三明製作所TH-12Rオーバーホール機

ニッセーA22B中古機

三明製作所 TH-10R オーバーホール機

東田機工 HRG 整備機
